IBANEZ UNIVERSE DNA SWIRL

Ibanez Universe
UV DNA Swirl
(Sample Prototype)

ENGLISH VERSION HERE

Olá, meu nome é Willian, meu apelido de infância é Tubarão, e estou muito contente de mostrar pra você um projeto que demorou mais de 5 anos pra ficar pronto! Obs.: se quiser ler em inglês, vá ler no Jemsite:

https://www.jemsite.com/forums/f15/ibanez-universe-uv-dna-swirl-sample-prototype-166751.html

Tudo começou quando eu estava navegando pelos álbuns de fotos do facebook do luthier Jim Donahue, no ano 2016. Jim foi o luthier chefe na fábrica da Ibanez/Hoshino entre os anos 1984 e 2001. Ele trabalhou no projeto da Ibanez JEM de Steve Vai desde o início, e desenvolveu muitos modelos icônicos da marca. É um luthier master respeitadíssimo no mundo todo.

Jim Donahue com John Petrucci no catálogo Ibanez 1997.

Jim Donahue também foi responsável por desenvolver a JEM Y2K-DNA e o conceito de "sangue do Steve Vai dentro da pintura swirl", realizada por Darren Johansen da ATD (About Time Designs) no ano 2000.

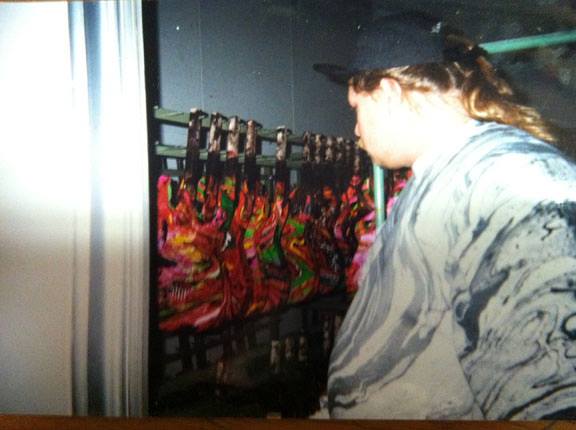

Jim e Darren mergulhando as meninas...

Jim estava vendendo alguns corpos de guitarra no seu facebook, de várias marcas diferentes, quando encontrei fotos de um corpo bem peculiar, então pedi maiores informações.

Ele disse que era um corpo Ibanez feito no ano 2000, que era um SAMPLE, um protótipo demonstrativo, que foi pintado por Darren com mais 4 ou 5 corpos de JEM, e estes corpos foram usados como demonstração numa reunião no Japão, com a equipe da Hoshino Gakki e Steve Vai.
Eles escolheram colocar em produção somente a versão de 6 cordas da JEM, e não lançar a versão de 7 cordas, então Jim ficou com este corpo de Universe 7 cordas guardado desde o ano 2000 até o presente momento em 2016.

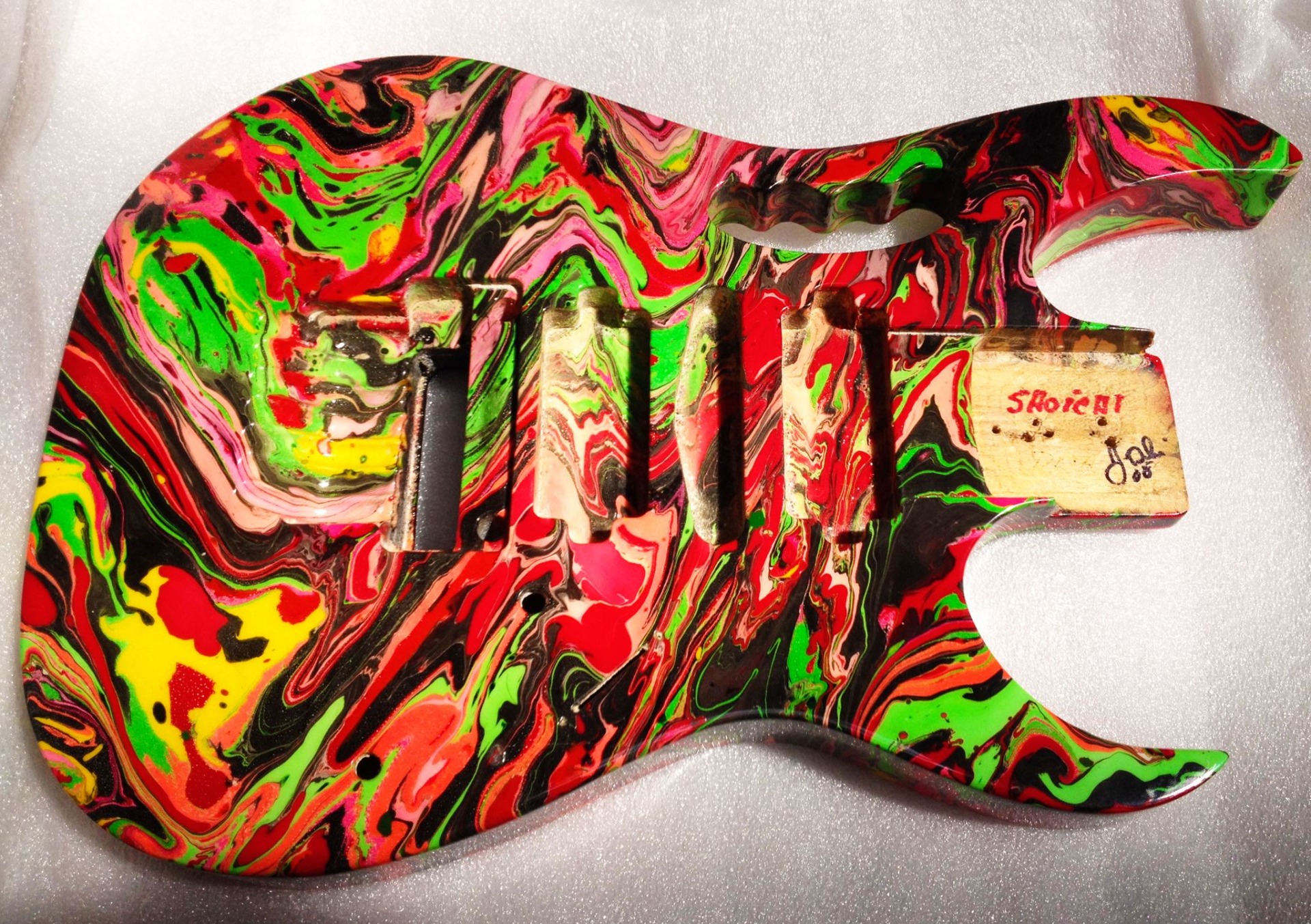

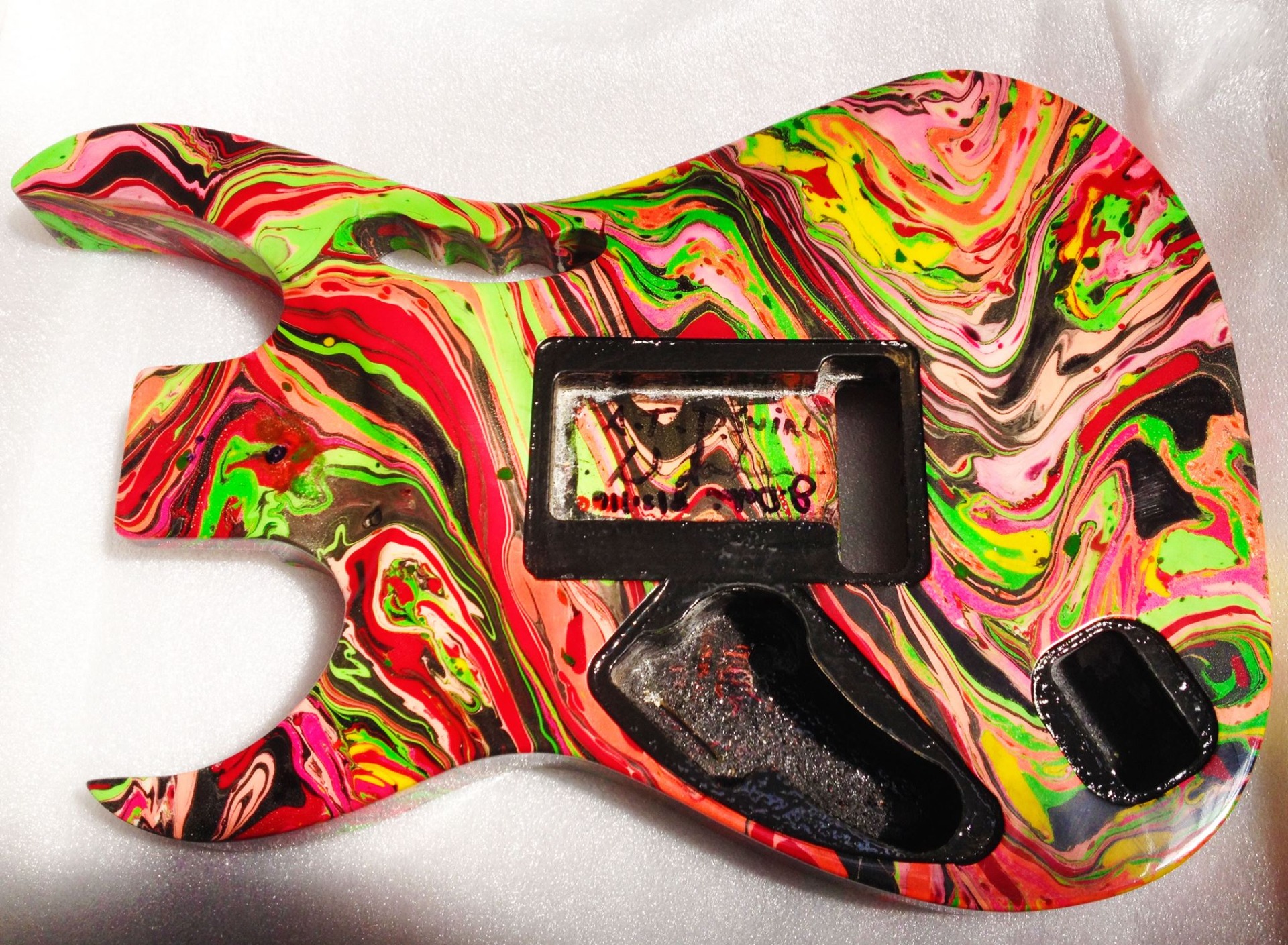

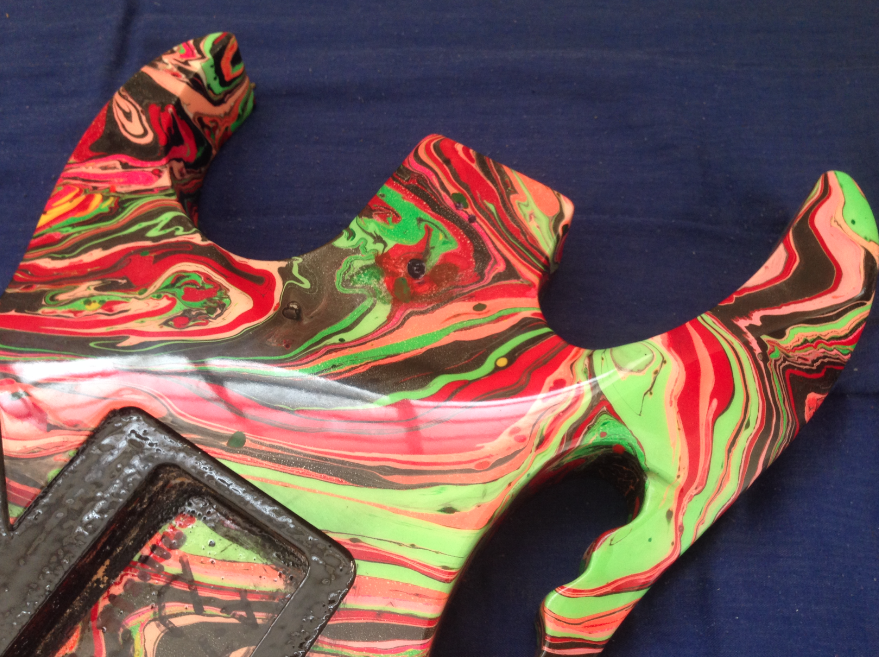

Então pedi mais fotos pro Jim e ele me enviou estas:

Clique para ampliar:

O corpo está autografado na cavidade: A.T.D. Swirl - Darren Johansen.

Sendo assim, solicitei encarecidamente pro Jim me vender este corpo. E ele me vendeu!!!
Ele foi extremamente gentil e legal comigo, e ainda esperou um longo tempo até eu conseguir enviar o dinheiro pra ele via PayPal, foi um parto demorado, mas consegui! E ele ainda, como grande luthier que é, me ofereceu um polimento gratuito no corpo da guitarra.
Pedi pra ele autografar a cavidade e o neck joint da guitarra, e ele fez. Quando o corpo chegou, fiquei em choque com a beleza e riqueza de detalhes:

O corpo nunca havia sido furado para montagem com nenhum braço ainda.

Agora eu estava ferrado, no mercado à procura das peças, ponte, captadores e o mais importante: um braço de Universe! :O

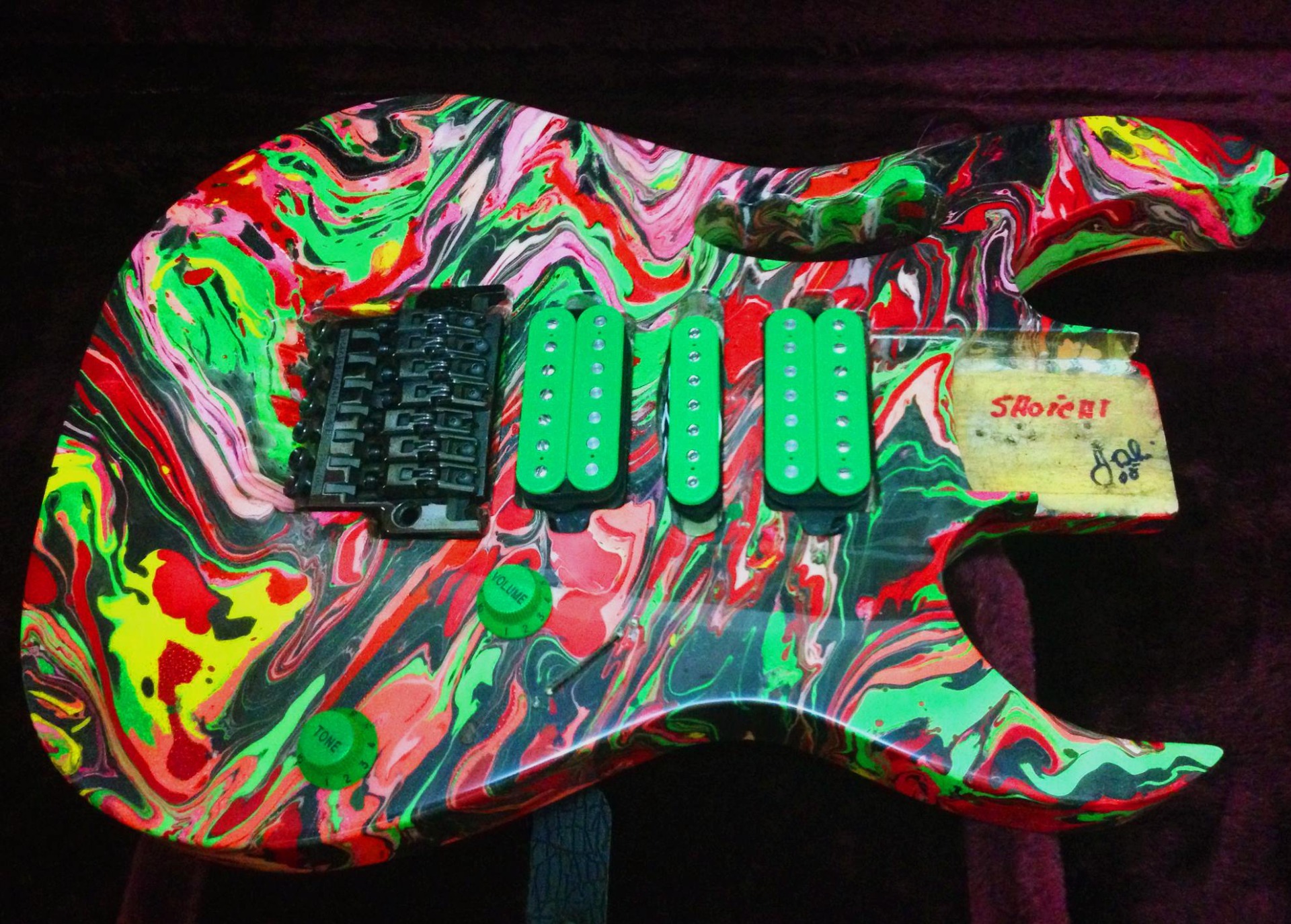

Descolei uma Lo Pro Edge Cosmo Black com meu amigo Dadá Fernandes, grande colecionador de Ibanez, e depois de uma longa pesquisa no site da DiMarzio, escolhi pelos specs o modelo ILLUMINATORS do John Petrucci, comprados com meu parsa Alan Lee da empresa OOTS (Out Of This Swirled / PickupMagnet.co.uk ). Quase um ano depois, um grande amigo meu Diogo Leite me ajudou a importar um DiMarzio Blaze single verde, lá de Las Vegas, e fez a gentileza de enviar pra mim.

Sendo assim, fiquei procurando por 3 ou 4 anos um braço original de Ibanez Universe com inlays de pirâmides, olhando no Ebay USA/Europa, Reverb, Rich Harris, e em todo lugar, mas sem sucesso. Considerei encomendar um braço do zero, com o luthier Christopher Woods, por exemplo.
Após procurar muito e saber que seria impossível encontrar um braço raro e caro desses, eu decidi então fazer um braço por encomenda com a única pessoa e luthier de minha confiança, o Adão Ribeiro da ARS Guitars. O Adão mora na mesma cidade que eu morei, por 15 anos (Barueri/SP) e já fez pra mim vários projetos, uma guitarra maravilhosa de 6 cordas (a roxinha) e uma 7 cordas de 25 trastos e braço inteiriço. Além disso, trabalhou comigo em vários projetos de SWIRLS em mais de 25 anos de amizade.

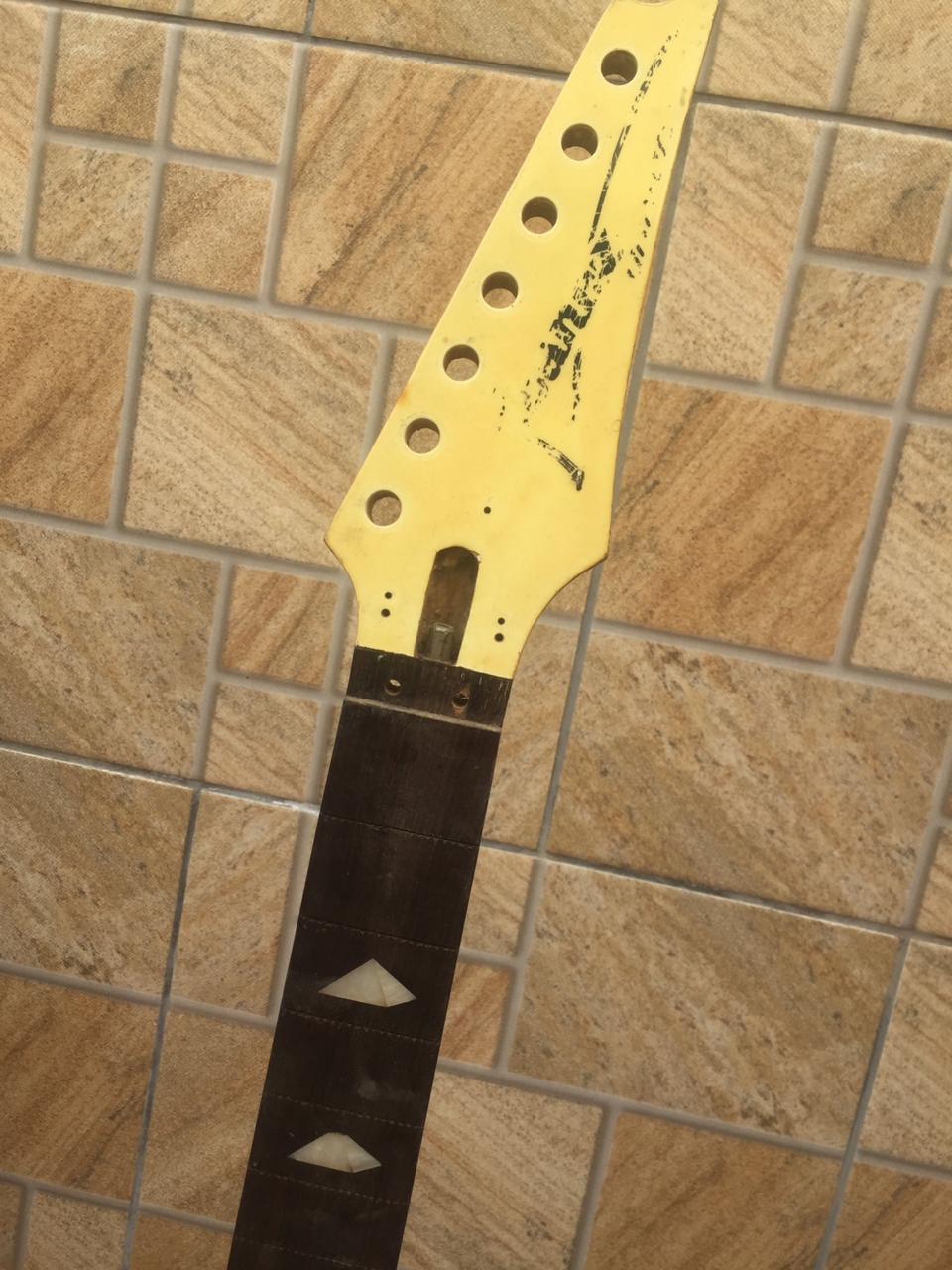

Após uns anos que me mudei pra São Paulo definitivamente, fiquei um tempo sem visitar o luthier Adão. Chegando lá para pedir a encomenda de um neck novo, ele me disse: Tubarõnnnnnn, acho que tenho um negócio aqui que vai ser do seu interesse... Foi quando o filha da mãe surgiu com este braço aqui:

Isso é como realizar um sonho impossível! ANOS procurando por um neck raro desses, e fui encontrar ali em Barueri no meu amigo e parceiro da luthieria, à 10 minutos de onde eu morava!

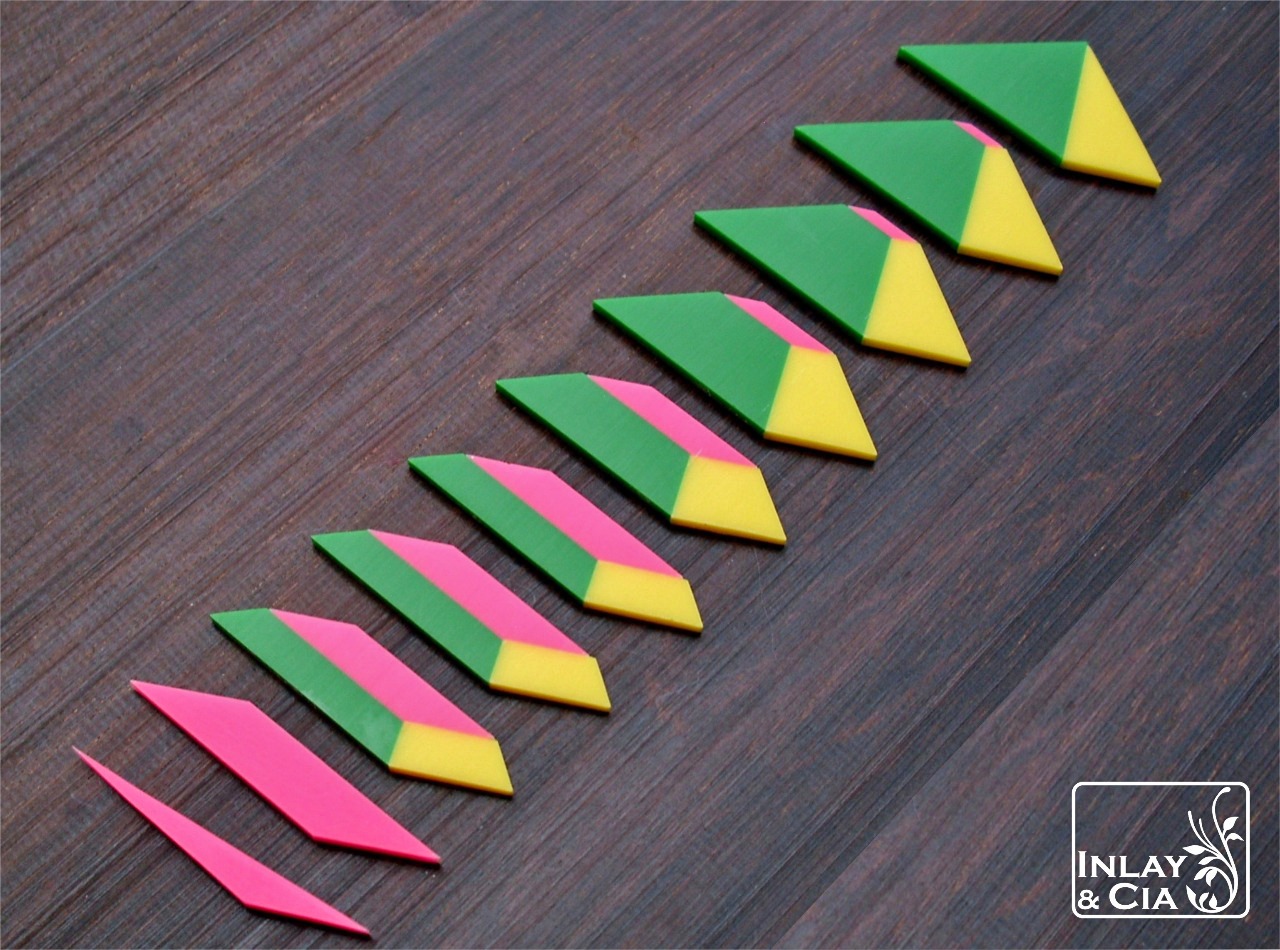

O próximo passo foi procurar pelos inlays de pirâmide coloridos, e contatei a "Inlay e Companhia" https://www.inlayecia.com/ e eles me mandaram isso:

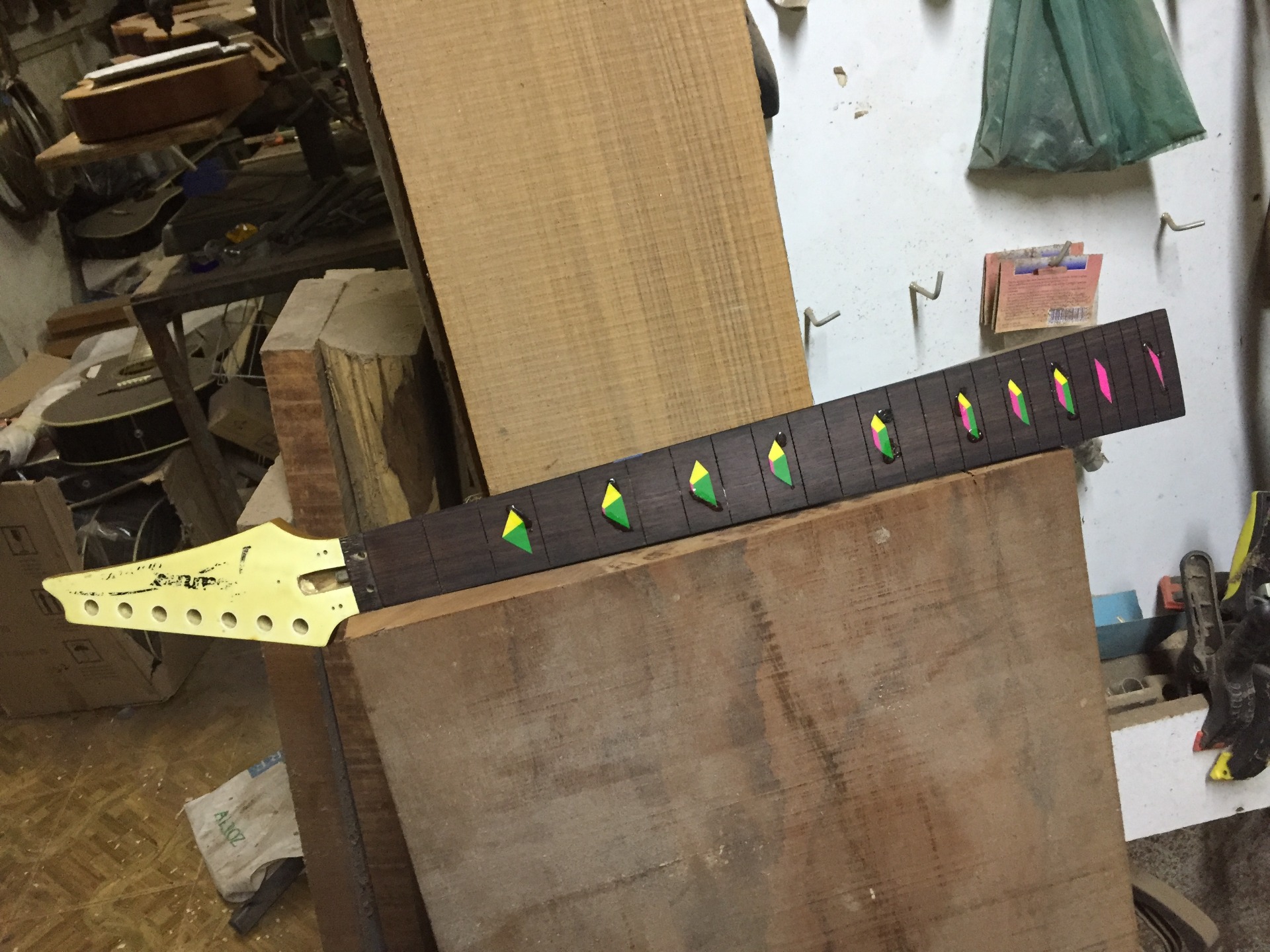

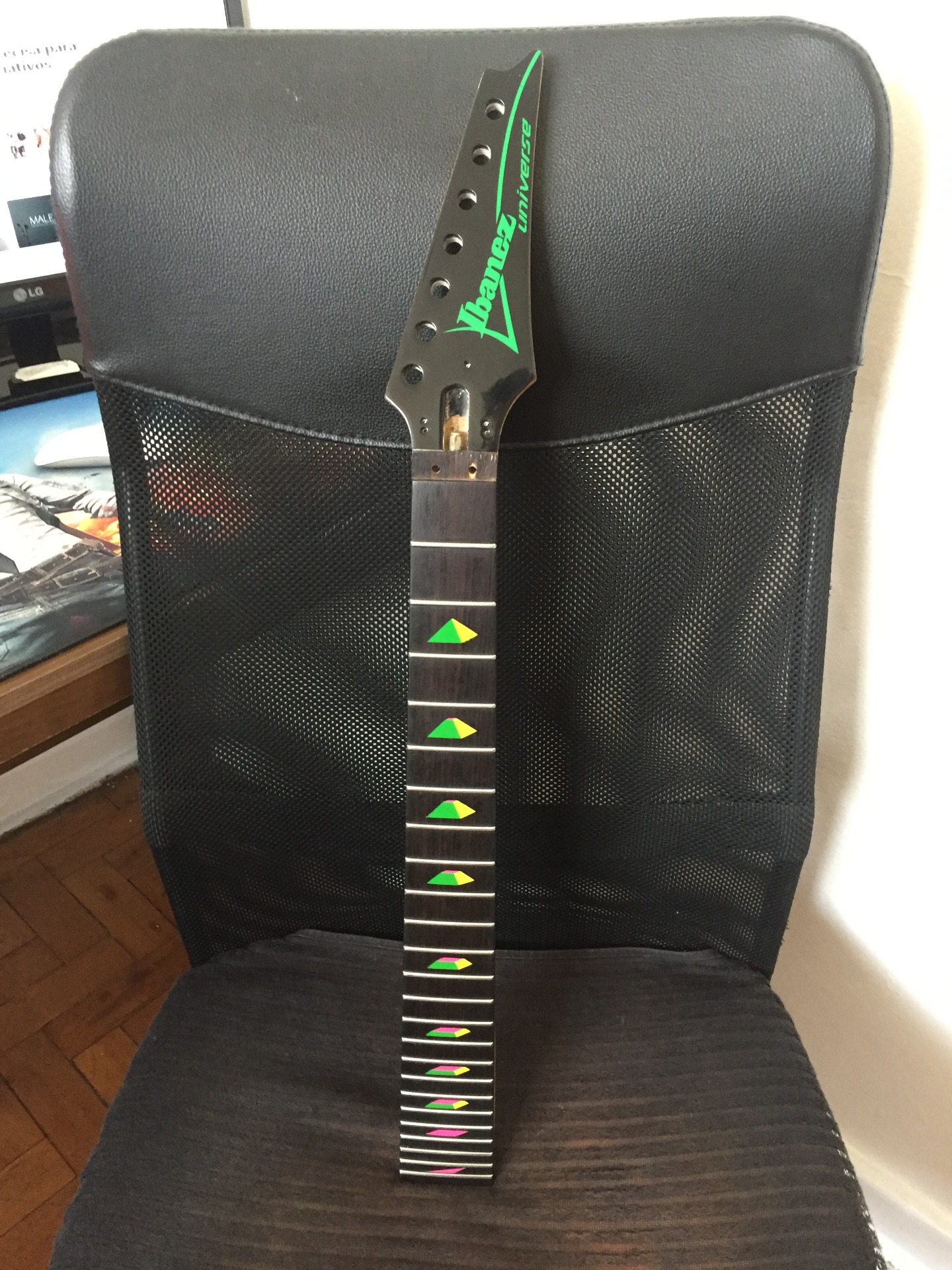

Instalação dos novos inlays Disappearing Pyramid Inlays, e trastos Jescar INOX, pela ARS Guitars. A escala em rosewood (fretboard) foi preservada, mantendo a originalidade e qualidade de um braço ano 1991.

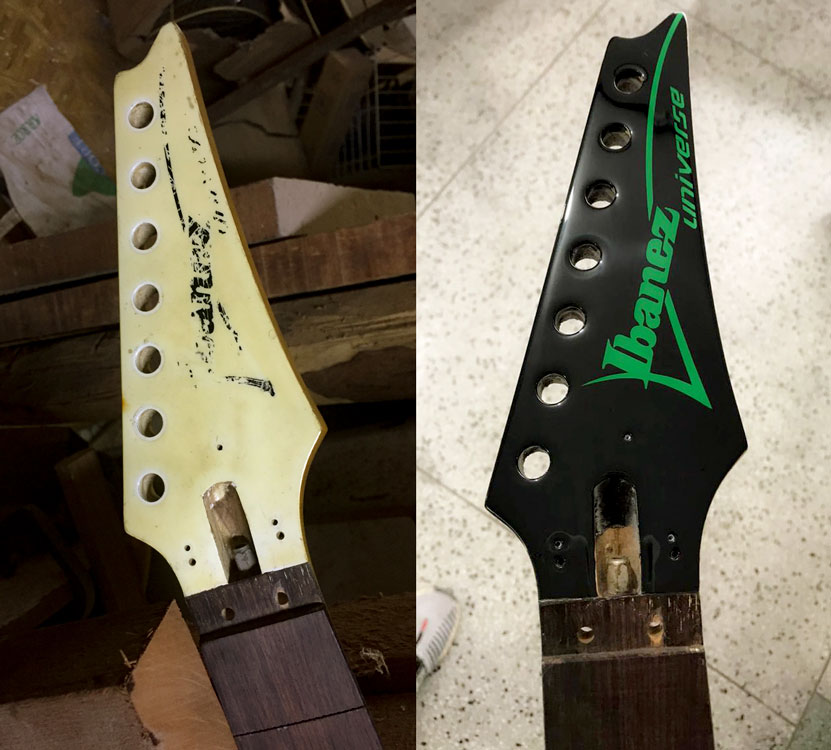

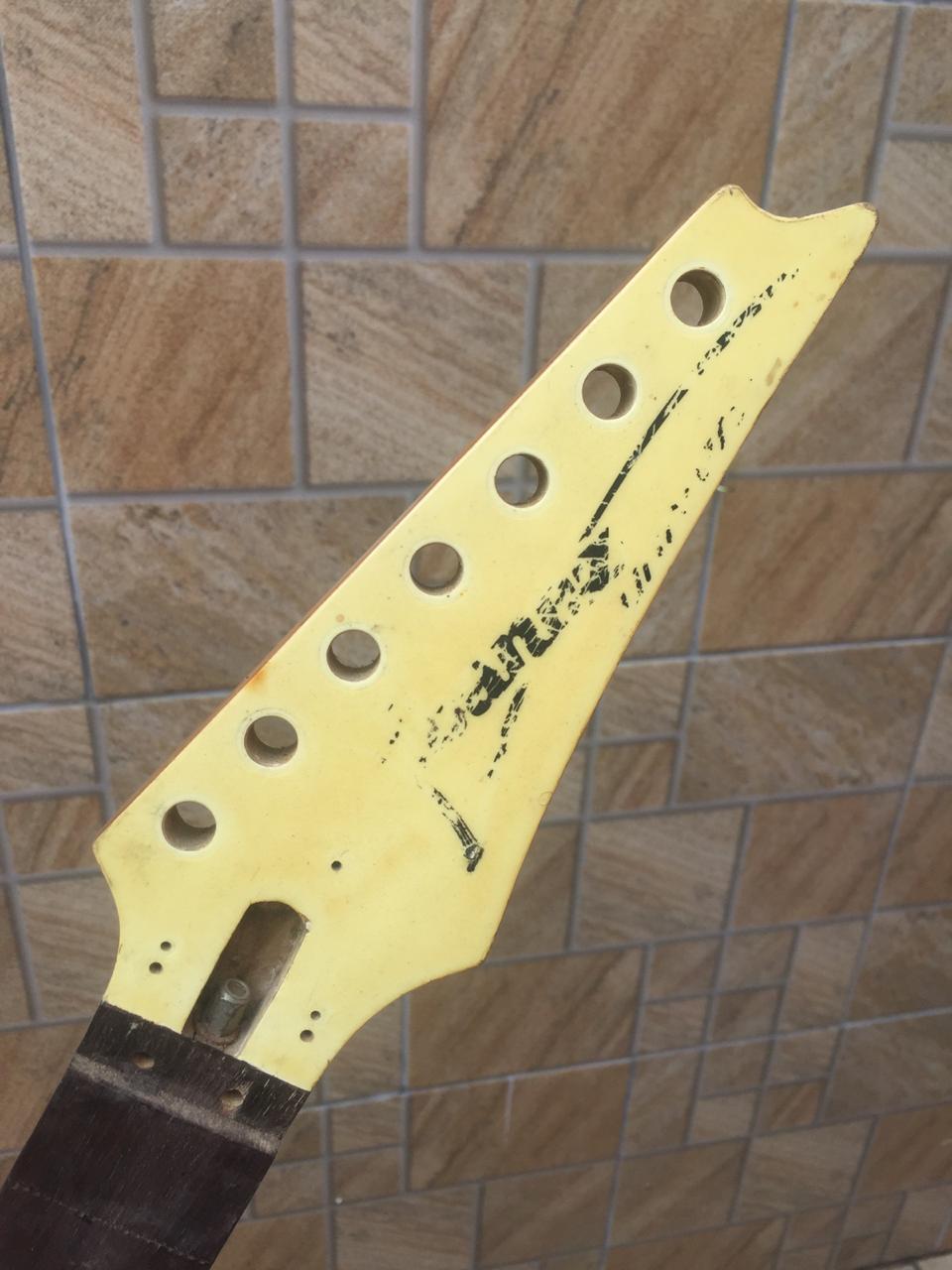

Novo logo e reforma do headstock

Novos trastos de inox instalados pela ARS GUITARS.

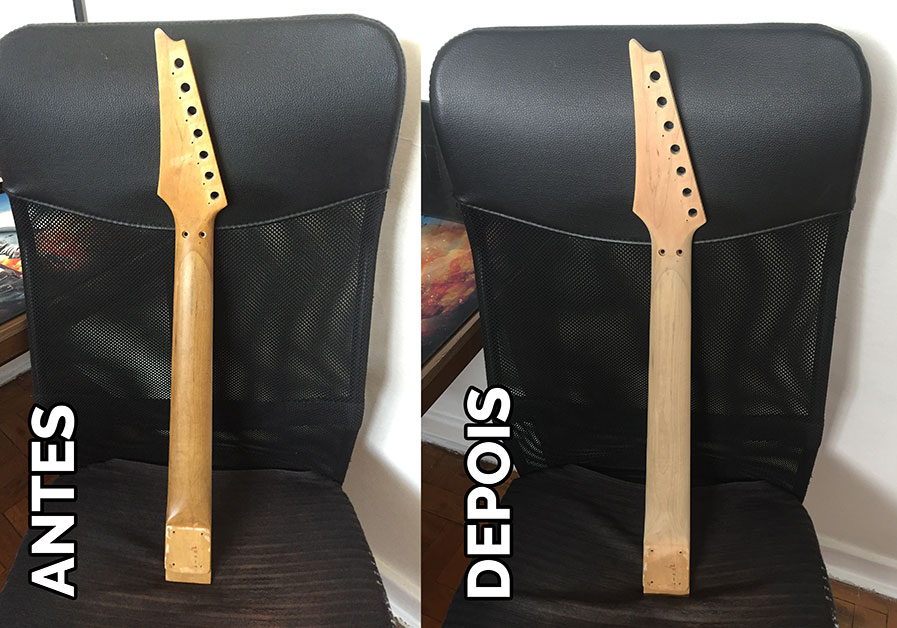

O braço estava bem sujo atrás, pelo motivo de que os braços antigos de Ibanez JEM e Universe não são envernizados, eles recebem o tratamento OIL N` WAX, que é um óleo e depois cera de abelha. Acha estranho? Pois saiba que até a nova e moderna linha AZ da Ibanez, possui braço em roasted maple com acabamento sem verniz, com Oil n` Wax.

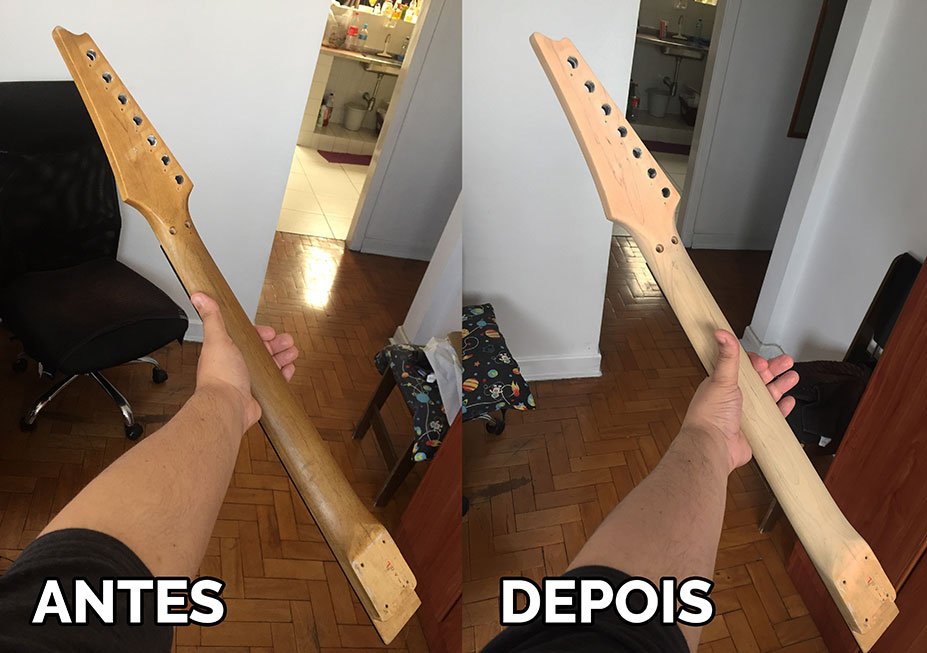

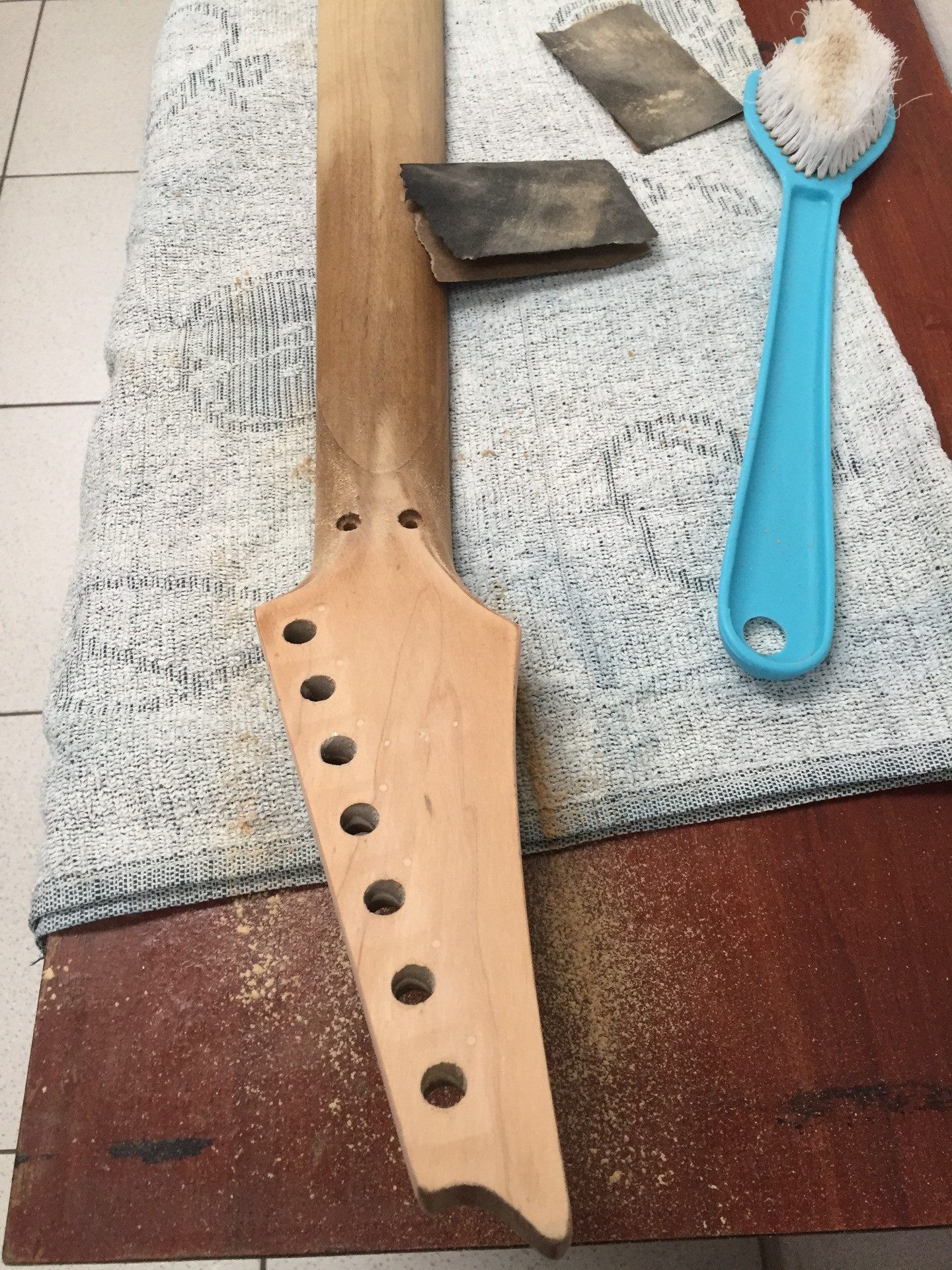

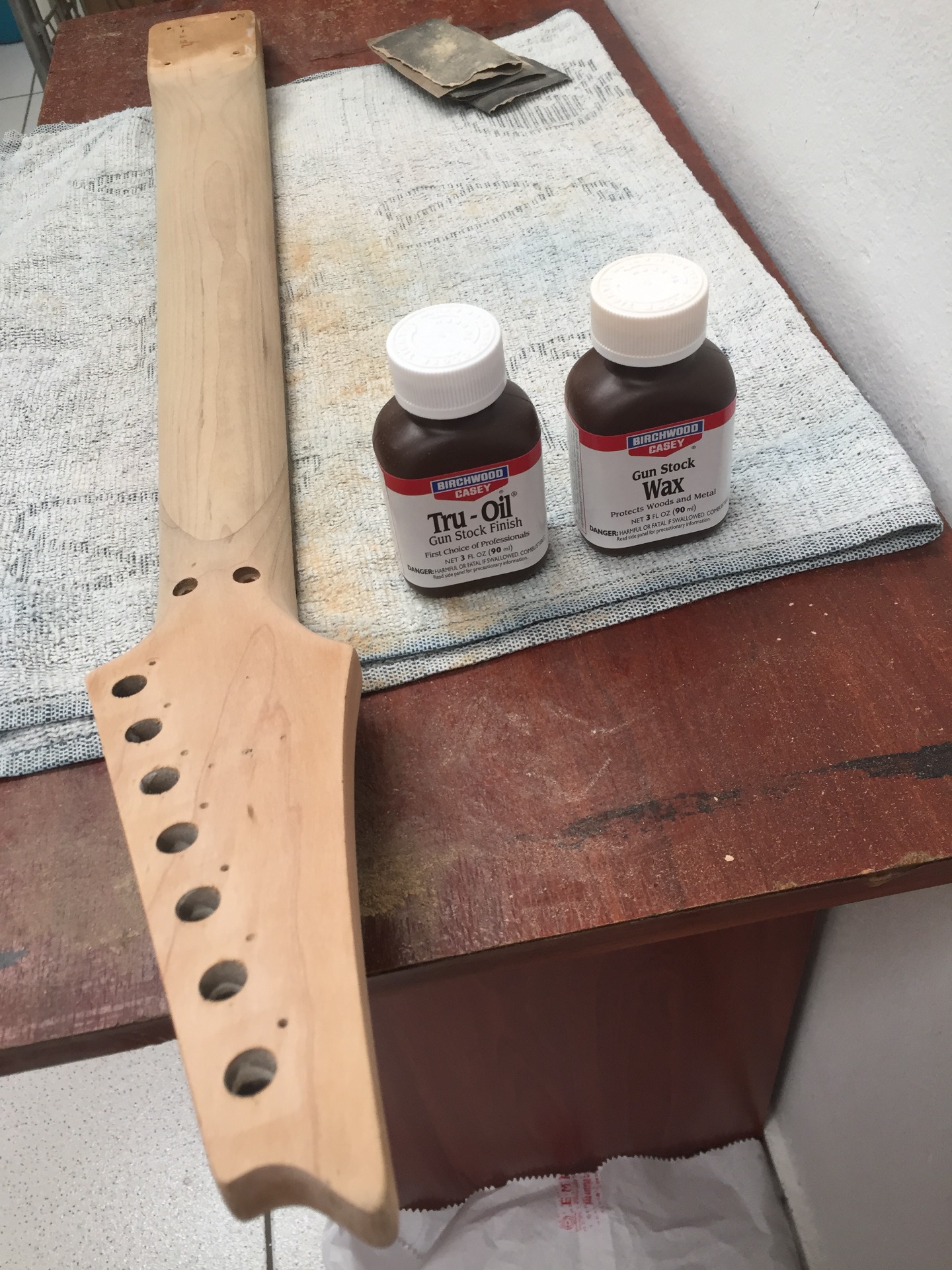

O braço foi lixado até chegar na madeira crua.

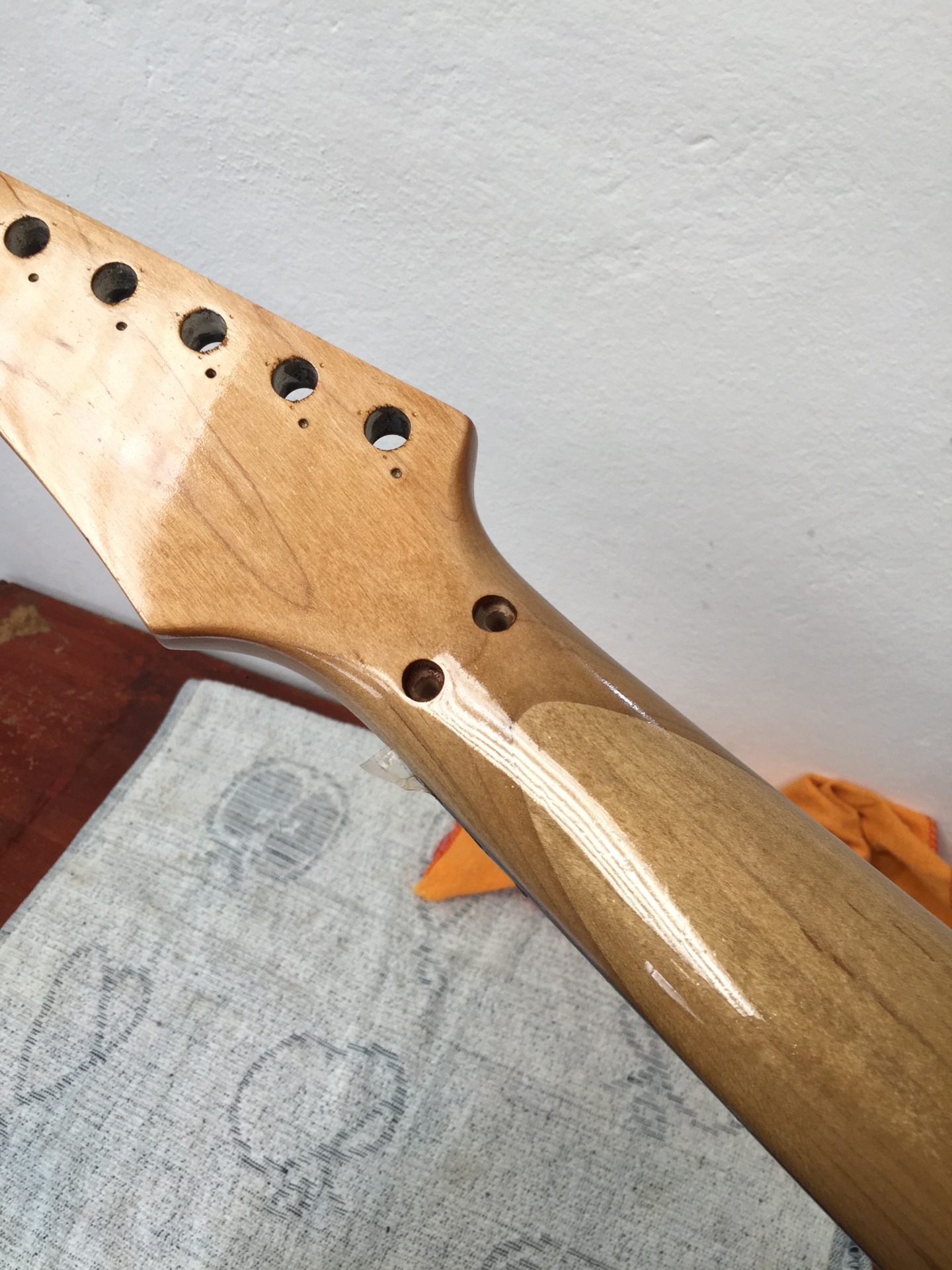

Segui um tutorial do youtube do magnífico BEN ELLER, sobre como usar o OIL N WAX e o resultado foi incrível.

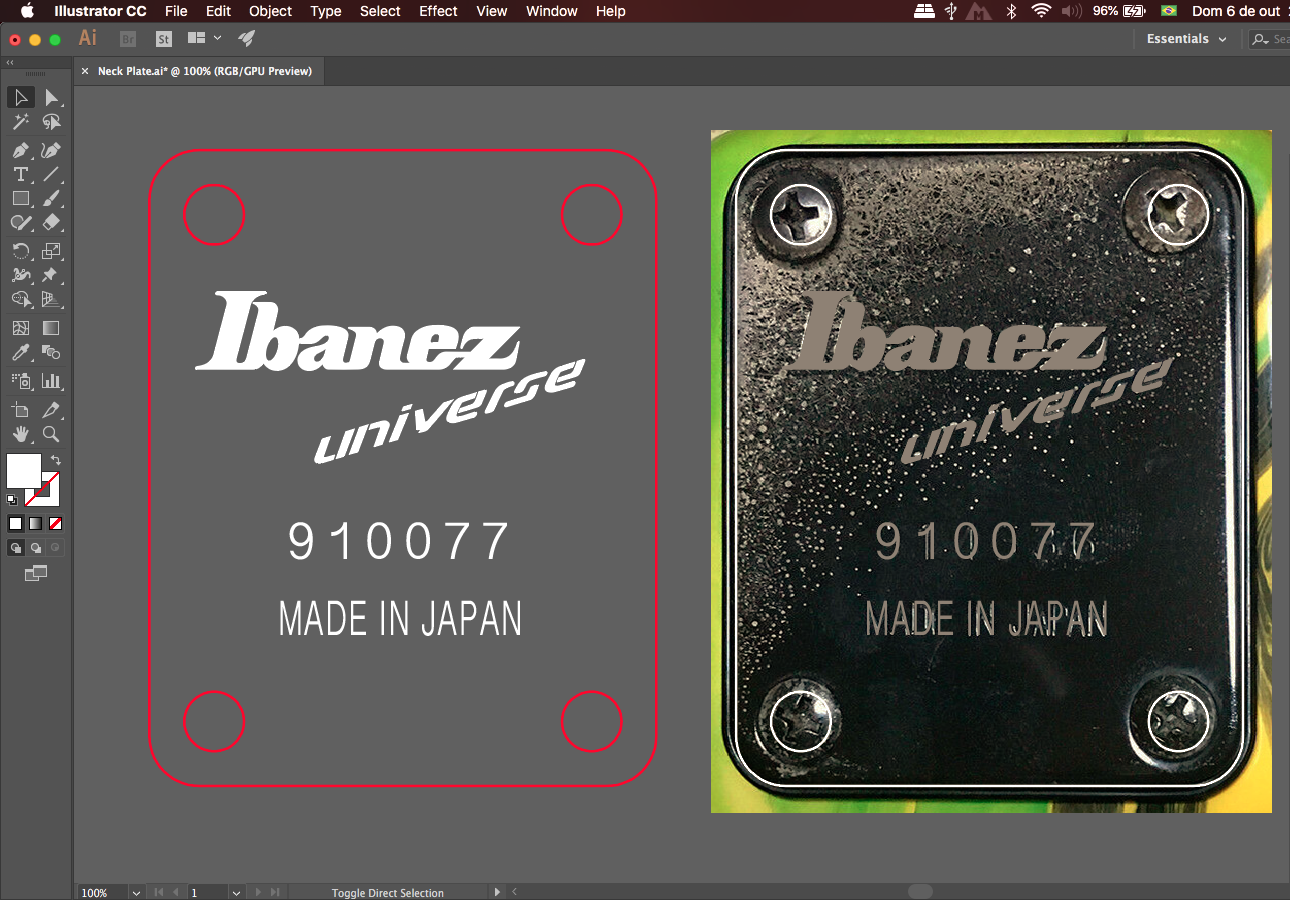

Quando o braço ficou pronto, eu ainda não tinha a plaquinha de metal da junção do corpo ao braço. Então contactei o Rodrigo RAMME, (www.rammecustom.com) especialista nesta parte, e encomendei uma plaquinha réplica da original. Eu mesmo fiz a vetorização do logo e enviei ao Ramme:

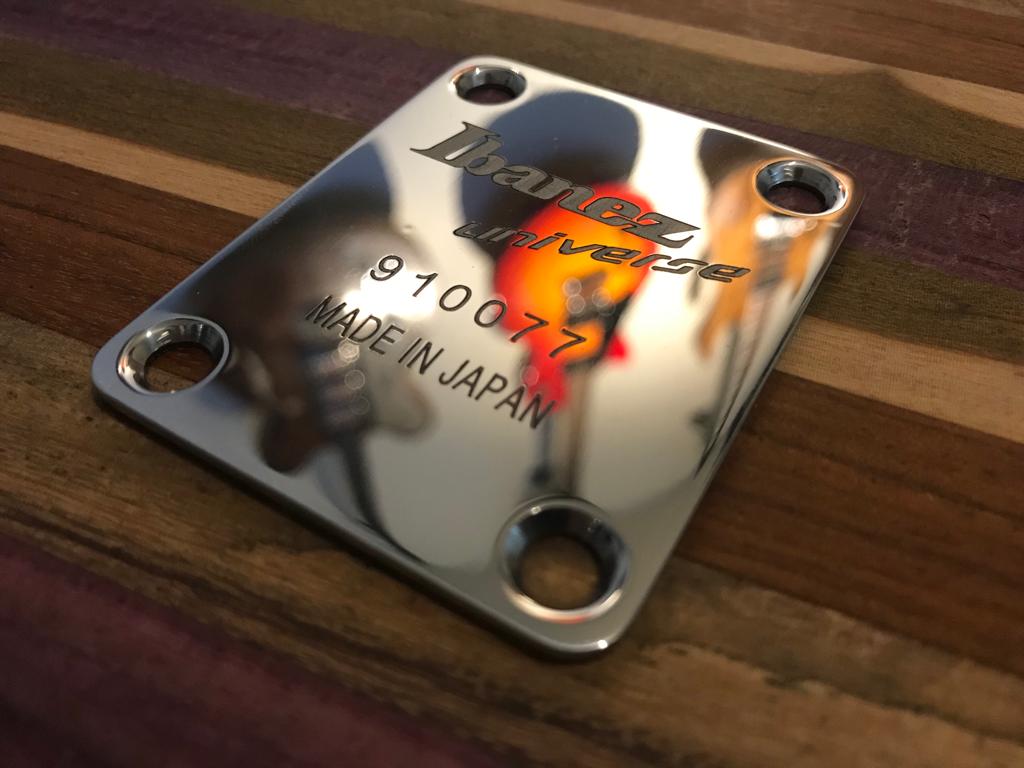

Plaquinha no material cru - aço inox.

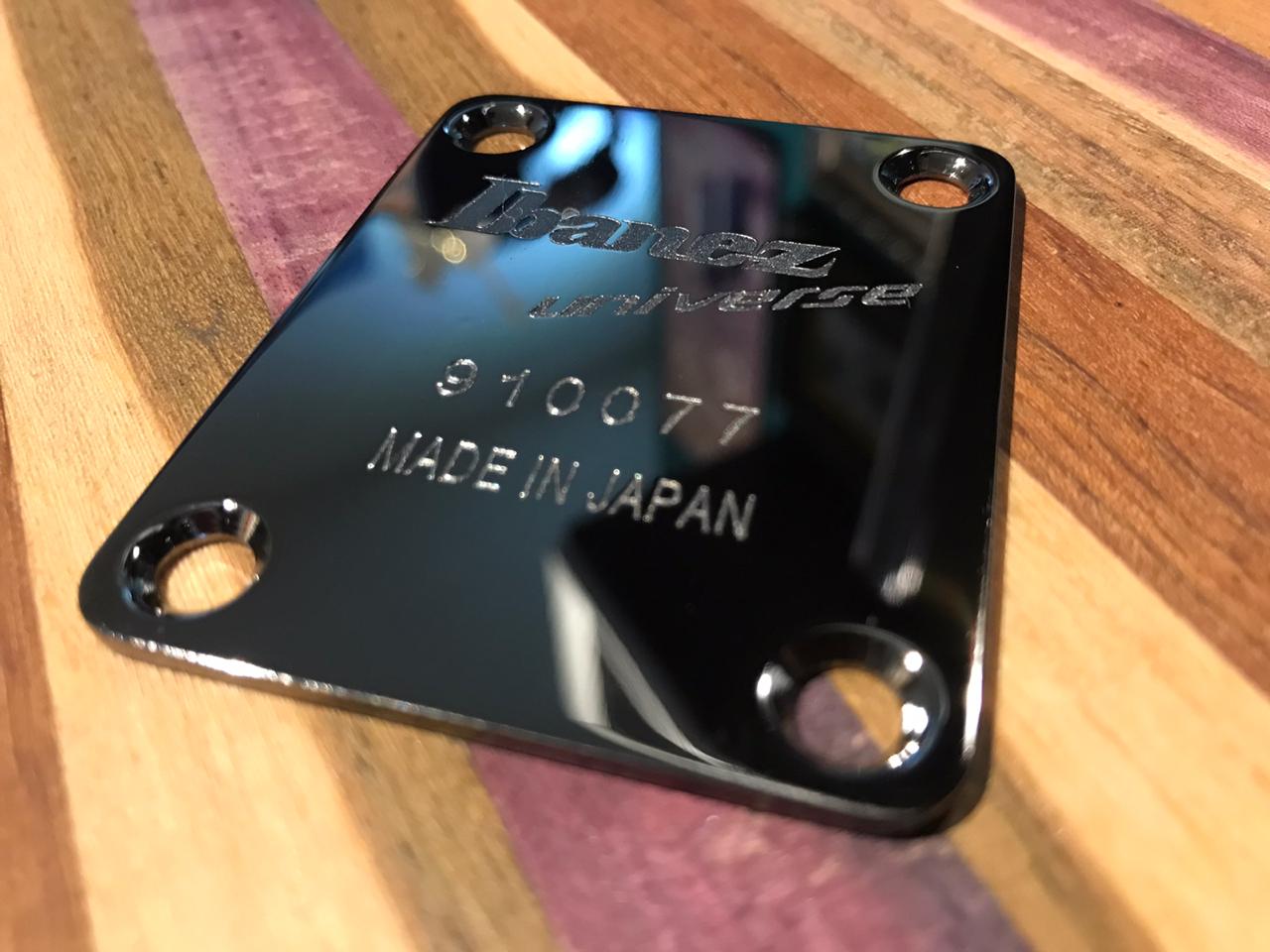

Acabamento final em Cosmo Black

Okay, mais uma etapa impossível: eu comprei um jogo de tarrachas GOTOH Made in Japan da época, na cor Cosmo Black, retirados de uma JEM ano 1991. Mas eu só tinha 6 tarrachas e agora a missão impossível era encontrar a sétima tarracha do jogo.
Muita gente me indicava comprar uma tarracha GOTOH nova, ou usada porém da safra mais moderna, e eu queria manter a originalidade da guitarra a qualquer custo. E o custo foi ALTO.

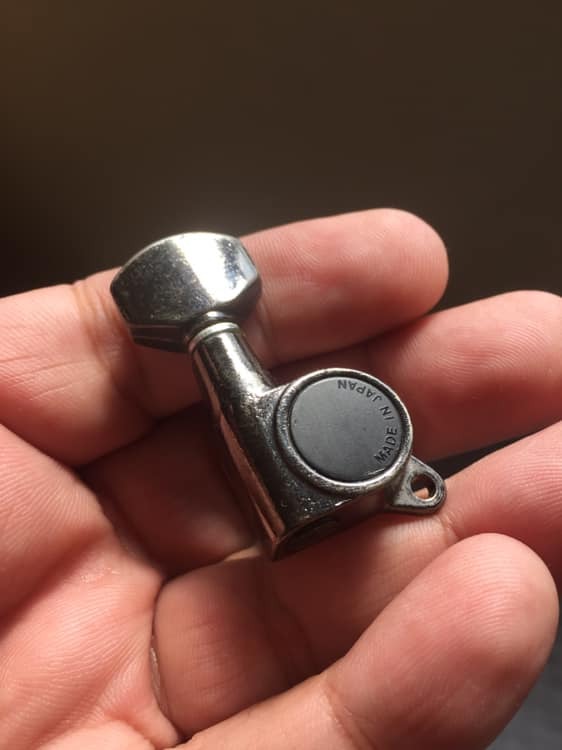

Depois de quase 1 ano procurando as tarrachas, meu amigo Lucas Fagundes de Brasília, especialista em peças Ibanez, conseguiu uma unidade da tarracha certa para este projeto! Olha a fotinha dela aí:

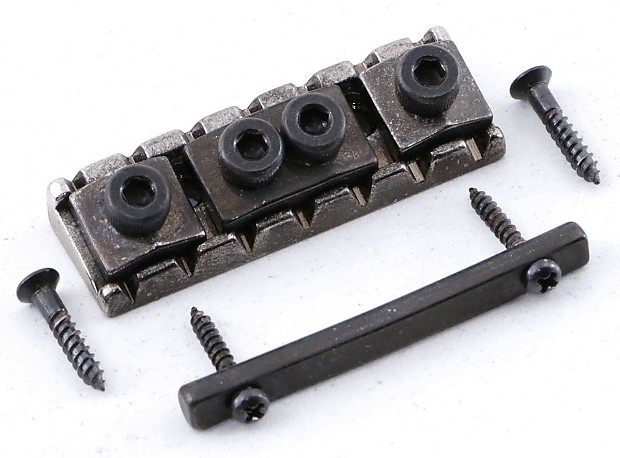

Como se não bastassem os desafios impossíveis, eu tive que procurar um locking nut de 7 cordas original da Ibanez com o RETAINER BAR, ou seja, com o abaixador de corda.

Esta peça é uma das mais raras e difíceis de se encontrar.
Às vezes dá pra encontrar no site oficial da Floyd Rose (Germany), mas não é garantido, e o preço sempre MUITO SALGADO pro cidadão do terceiro mundo...

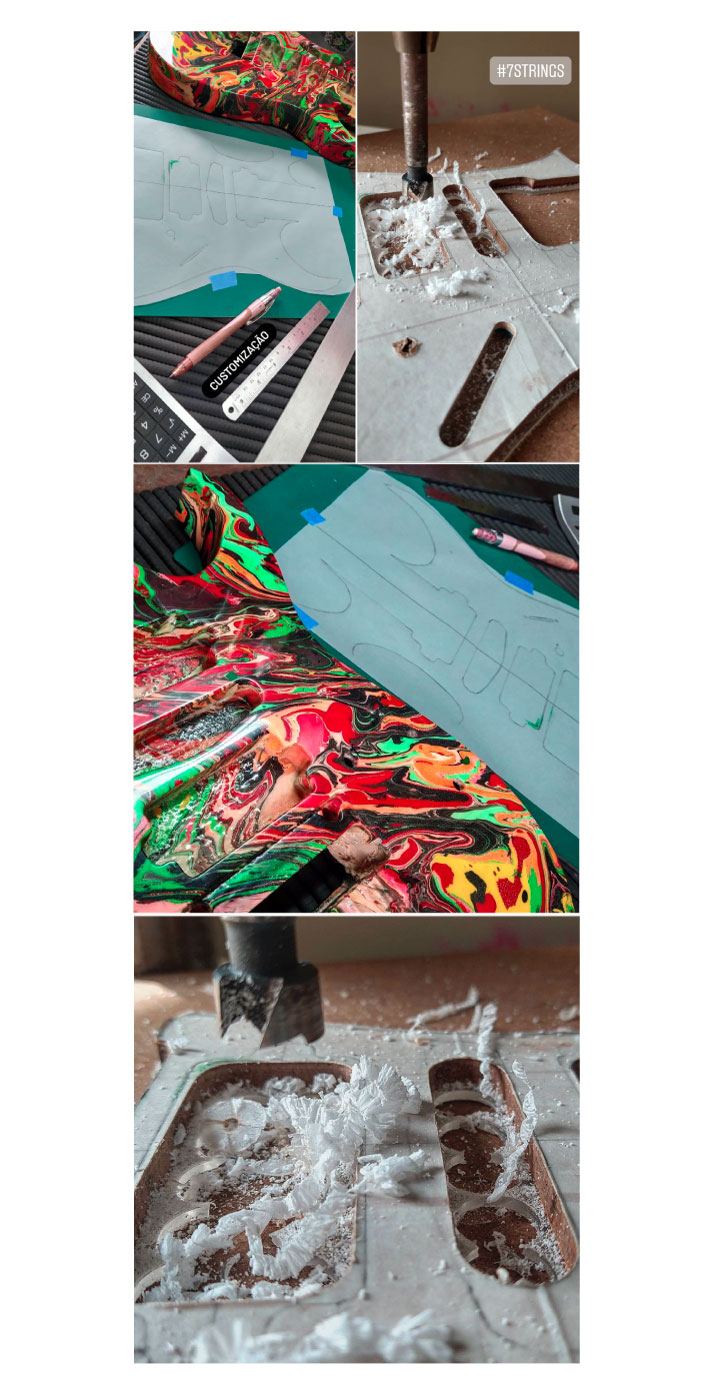

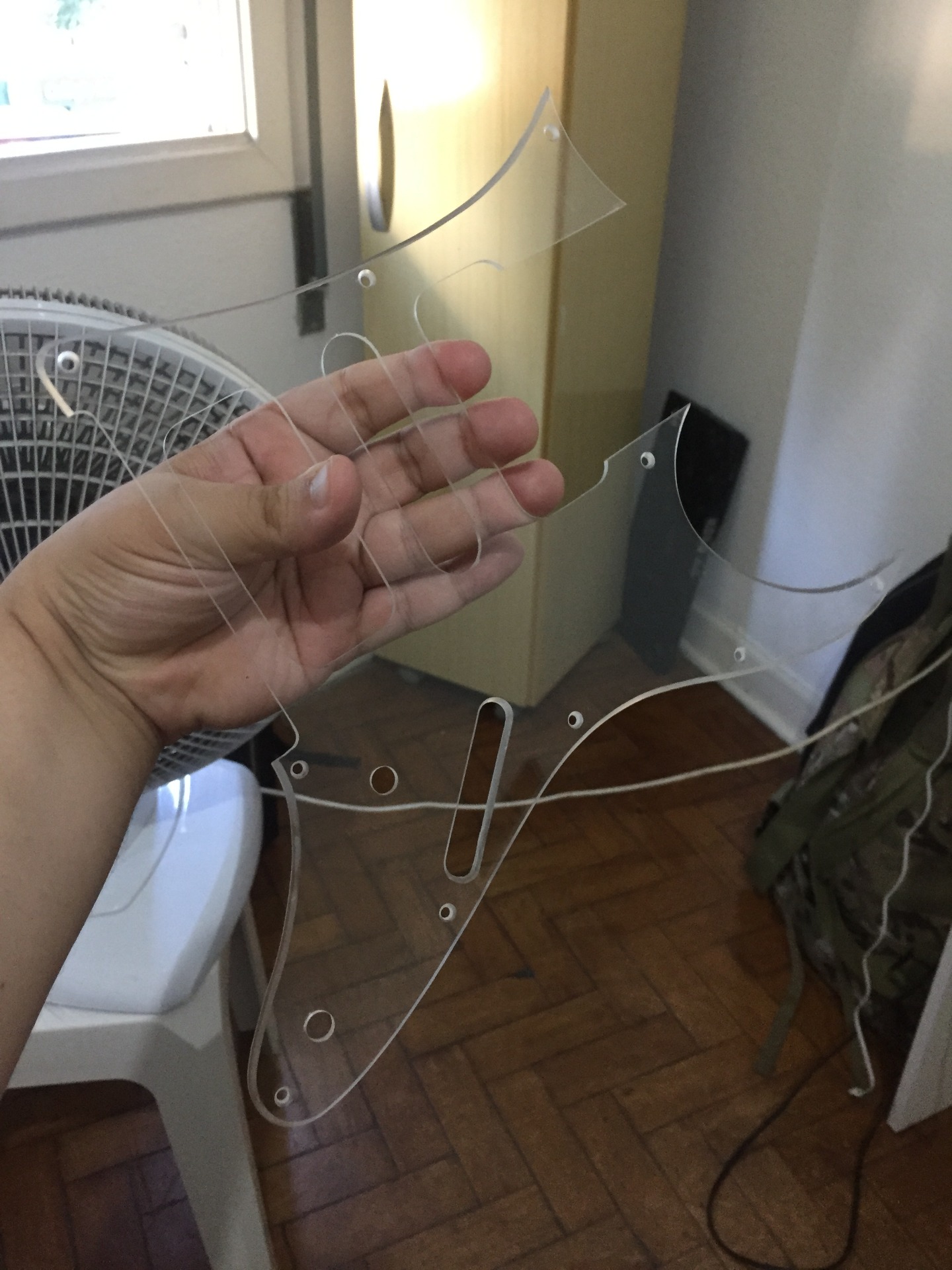

Para concluir o projeto, precisei de um luthier pra me fazer um escudo transparente do zero, com medidas únicas, já que este corpo de Universe é um pouco fora do padrão, e eu queria o pot de volume numa posição um pouquinho mais pra baixo, mais pra perto da chave, pois assim ele fica fora do caminho entre a haste da alavanca e os dedos, coisa de fresco como eu.
Procurei no Brasil inteiro quem fizesse o escudo transparente e recebi uns 5 ou 6 contatos, mas todos foram frustrantes, todos queriam que eu enviasse a guitarra pelos CORREIOS, ou prazos absurdos. Imagina se os Correios danificam ou perdem a minha guitarra, como fica essa poha??? Sou neurótiko? TOC? Doente? Sou.

Depois de algumas decepções, me indicaram a luthier master suprema Paula Bifulco da PAULEIRA GUITARS! https://www.pauleira.com.br

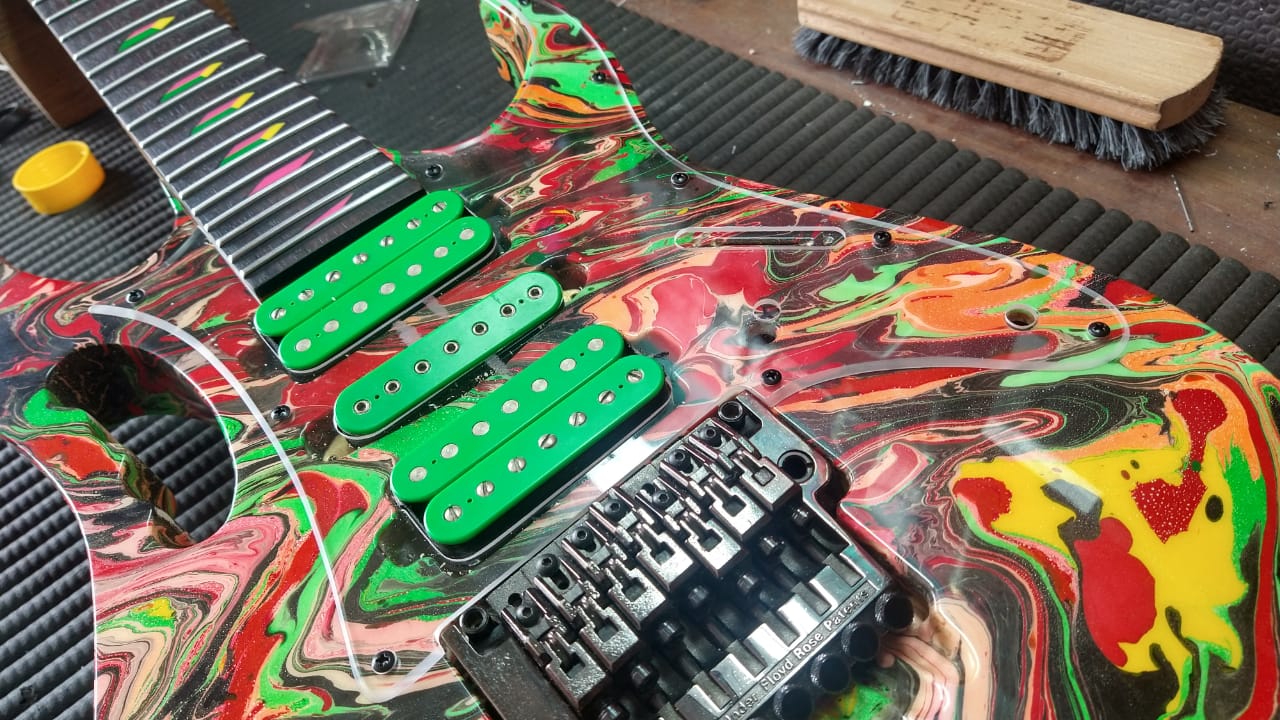

Ela foi incrível, sensacional, profissional e sensata! Ouviu todas as minhas dores e queixas, e fez um trabalho SENSACIONAL com refinamento e acabamento primoroso!

Perfection!

Para finalizar, a Pauleira também fez a furação do corpo ao braço, polimento dos trastos inox e instalou as buchas e pivots da ponte. Ficou perfeito!

O Wiring Diagram para esta guitarra foi um projeto ousado e único. Contei com a ajuda do luthier e técnico @grinduniverse Marcelo Julio para desenvolver o projeto.

O pot de TONE possui um push-push, e fica desativado o tempo todo. O tone só é ativado se vc pressionar o knob, e ele sobe. Isso evita que o tone fique acionado inadvertidamente.
O pot de volume também possui um push-push, que ao ser acionado ativa um killswitchengage, ou seja, corta 100% do som da guitarra (um MUTE).

A chave de 5 posições é uma DiMarzio 5-way MasterSwitch MultiPole - EP1112, com outputjack SwitchCraft (Made in USA) e potenciômetros Emerson/CTS.

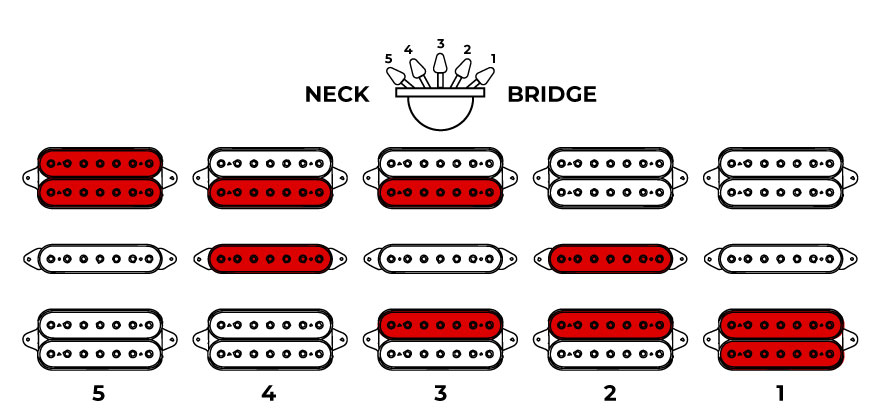

A ligação ficou sendo:

Position 1: bridge full humbucker
Position 2: bridge splitted + blaze middle for a quacky tele sound
Position 3: bridge splitted + neck splitted - inner coils (John Petrucci celestial clean tone)
Position 4: blaze middle + neck splitted for a strat twangy tone
Position 5: neck full humbucker creamy yummy! <3

If you want to see a quick 2 minutes videoclip of how awesome the clean tones are on this BEAST, just click here:

https://youtu.be/SheV3Y2gzuQ

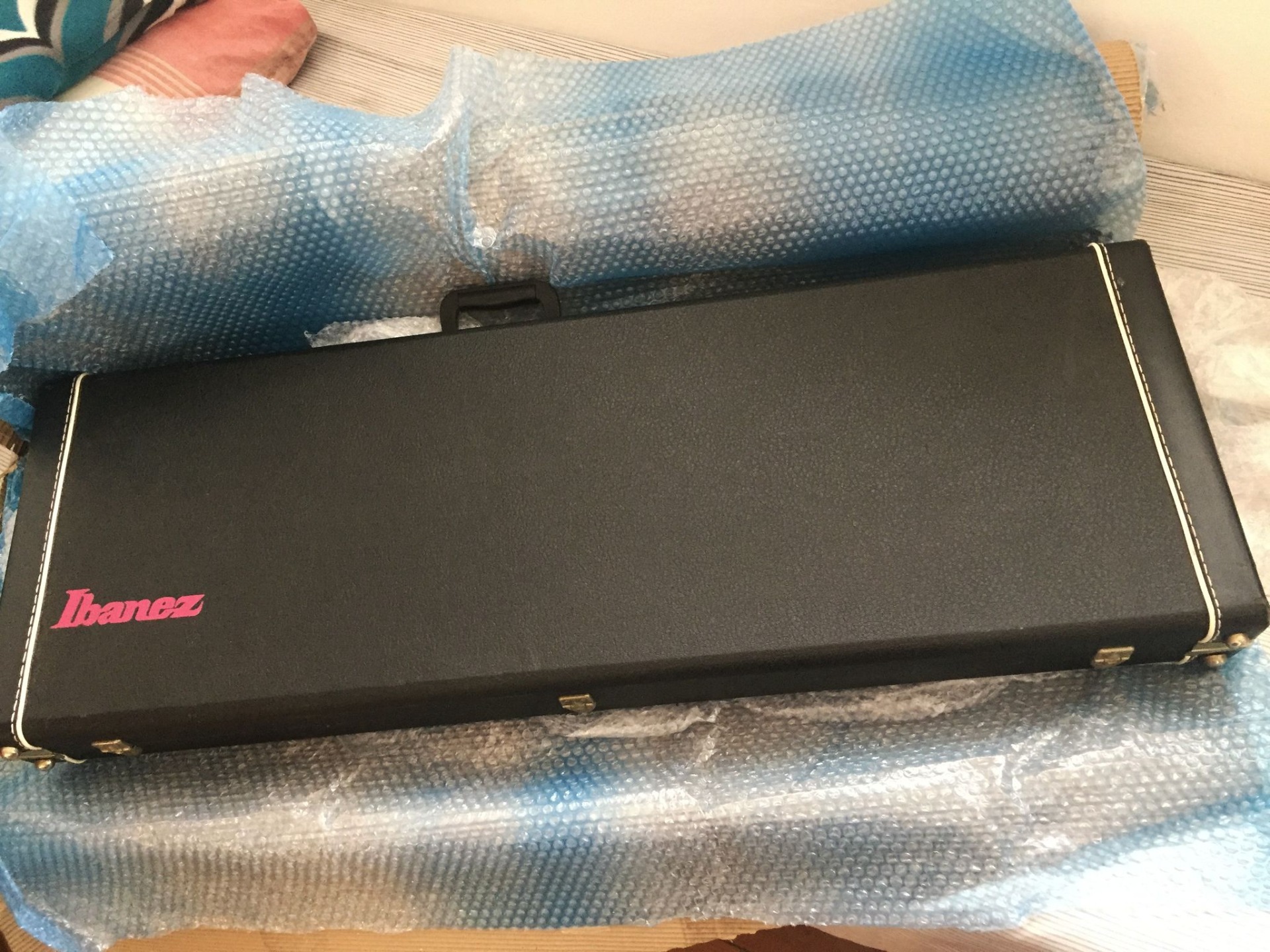

Por fim, faltava apenas o case com logo PINK, fabricado nos anos 90. Demorei anos pra achar, e quando comprei paguei os tufos, mas valeu muito a pena!

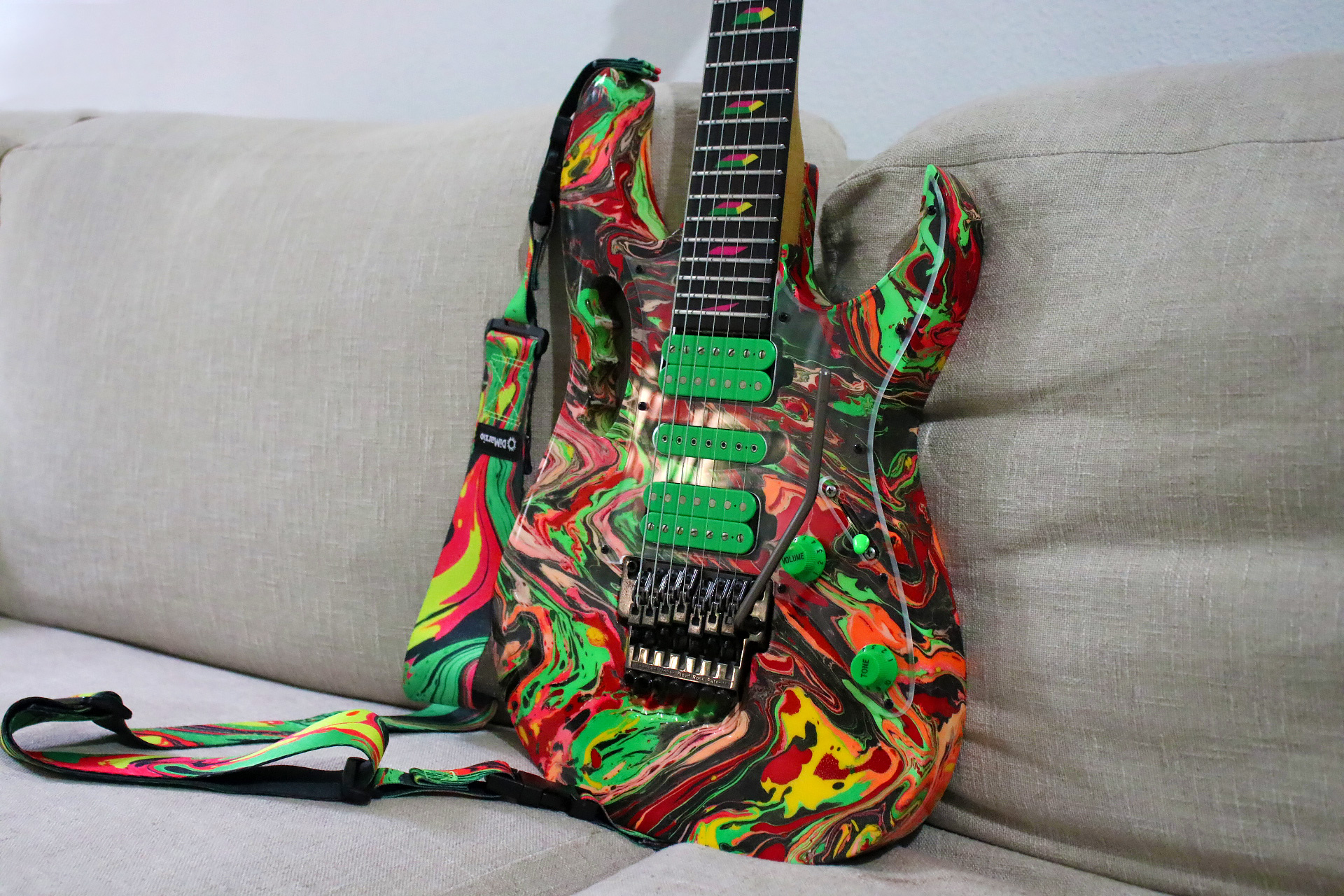

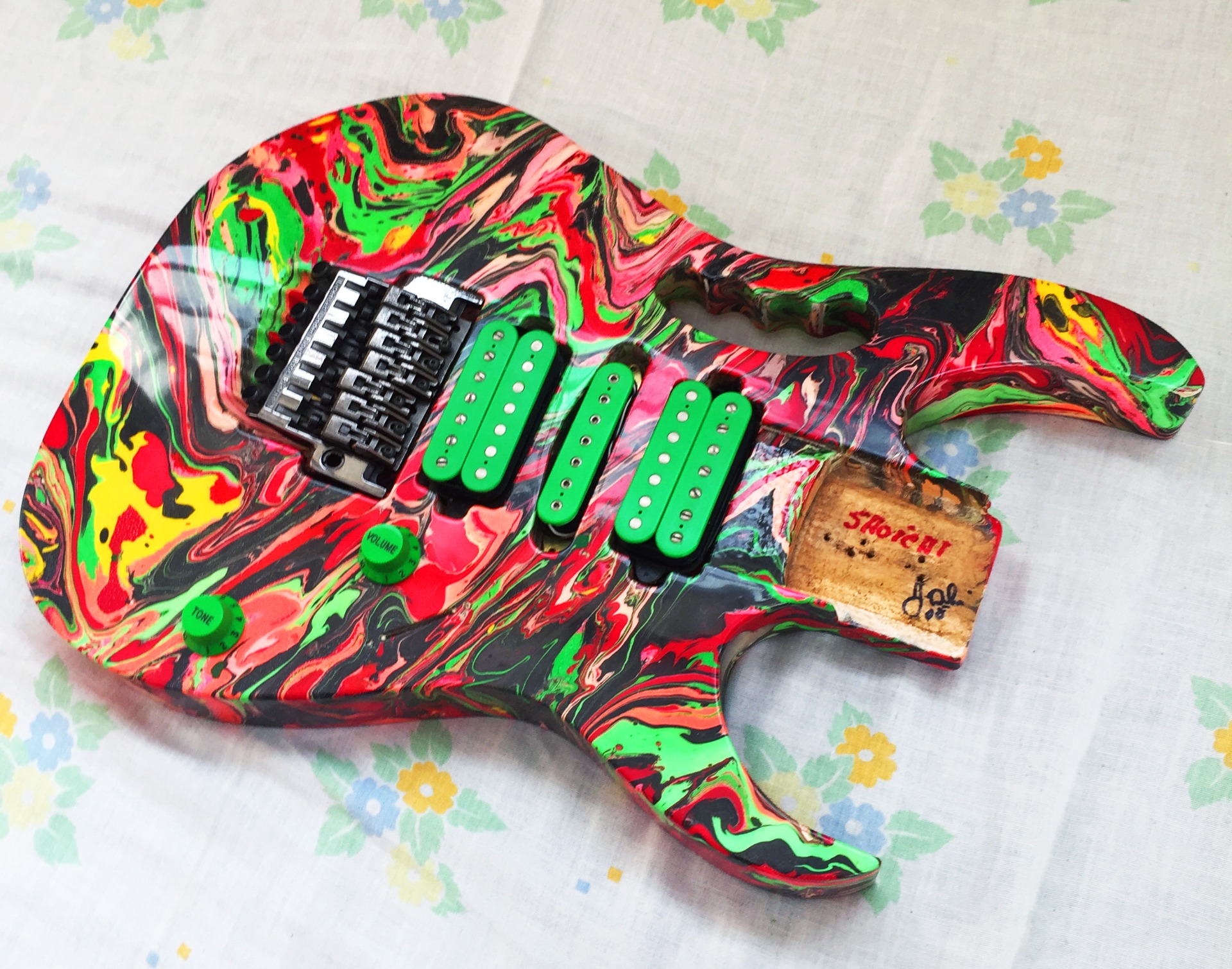

SENDO ASSIM, VAMOS VER O RESULTADO FINAL???

Vou colocar aqui uma galeria de imagens, que permite que você navegue por ela vendo as imagens ampliadas em tela cheia, para uma maior qualidade!

Se você está navegando pelo celular, só lamentos pra você!... >.<

Quick 2 minute video, playing this guitar for the very first time, assembled then recording Dream Theater - The Mirror. WOW. :D

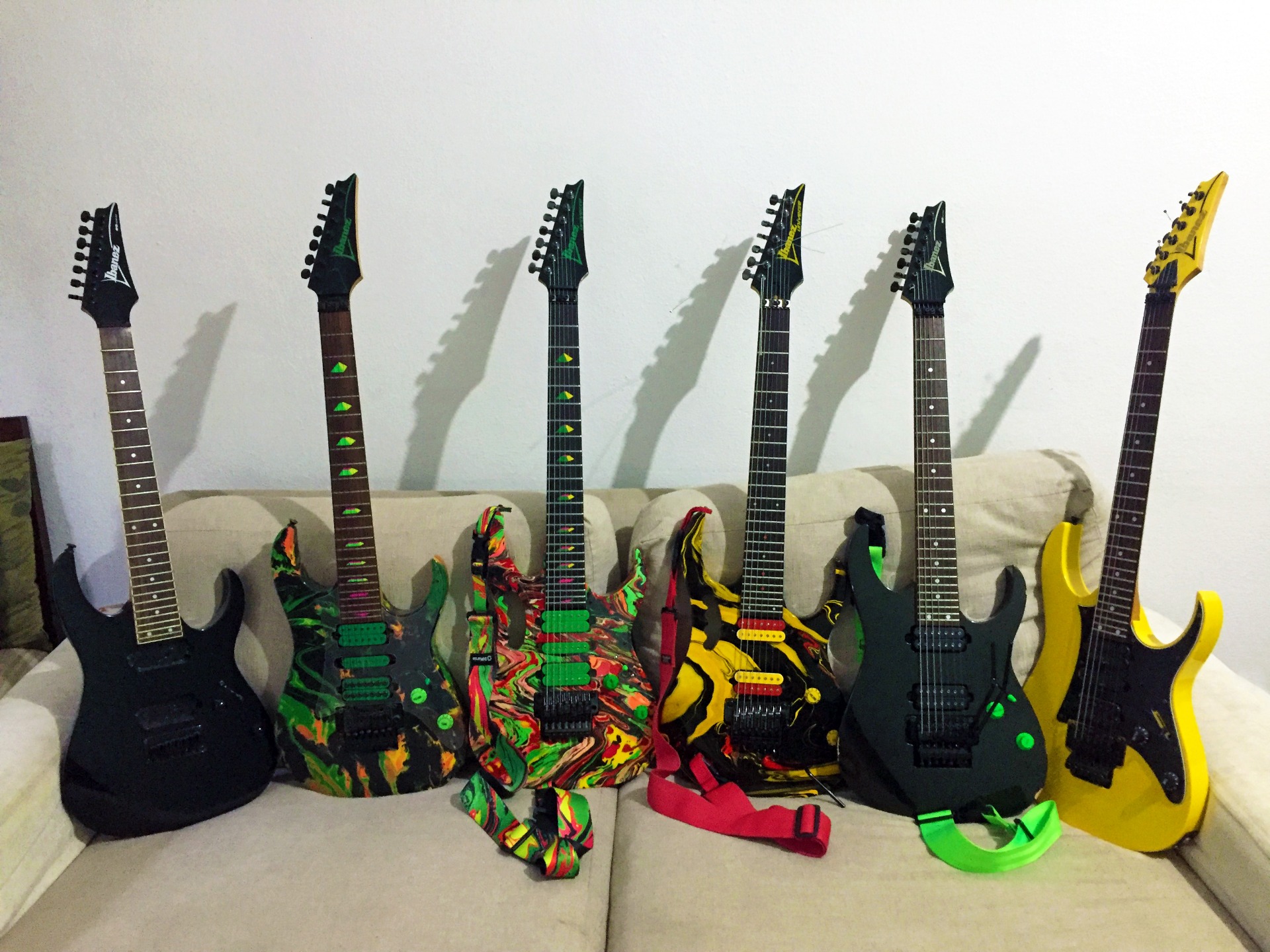

Ela aí, se divertindo com as outras crianças! :)
Da esquerda pra direita:
Ibanez RG7321 Made in Korea 2004
Ibanez RG7420 RG-verse Mod Made in Japan 1999
Ibanez Universe DNA Swirl Prototype
Ibanez RG1527 Prestige Made in Japan 2006 Stryper Swirl
Ibanez RG7420 w/ OFR Made in Japan 2000
Ibanez RG380 Made in Japan 1997
